M7CL 시리즈는 호평을 받고 있는 PM1DV2 및 PM5D 콘솔에서 디지털 진화를 거친 디지털 라이브 사운드 콘솔로, 아날로그 콘솔처럼 쉽고 직관적으로 사용할 수 있게 해 주는 "Centralogic™" 제어 인터페이스, 특히 설치 분야에서 호평을 받게 된 심층적인 접근 관리 설비 등의 인상적인 고급 개념을 포함하고 있습니다. M7CL은 "디지털은 어렵다"라는 선입견을 불식시킬 만큼 친숙하고 사용이 간편합니다.

일반적으로 주변 장치 형태로 제공해야 하는 광범위한 기능이 내장되어 있으며 이 모든 기능은 유사한 범위의 아날로그 콘솔보다 극히 적은 공간에서 제공됩니다. M7CL은 이전에 아날로그 장비로 처리되었던 중간 규모의 라이브 사운드 애플리케이션에 이상적인 디지털 믹싱 콘솔입니다.

Centralogic™ 및 Selected Channel 컨트롤 - 2개의 직관적인 믹싱 방법

Centralogic™은 손쉽게 접근할 수 있는 중앙 영역에서 완벽히 제어할 수 있게 해 주는 야마하의 혁신적인 콘솔 조작 방법입니다. 간단한 탐색 키를 통해 8개의 채널로 이루어진 블록들을 콘솔 중앙으로 가져온 다음 터치 패널 디스플레이, 디스플레이 바로 아래에 있는 인코더 등의 중앙 인터페이스를 통해 조작할 수 있습니다. 호평을 받고 있는 야마하의 Selected Channel 인터페이스도 구현되어 있으므로 광범위한 조작 옵션을 통해 라이브 사운드 애플리케이션에서 아날로그 콘솔처럼 손쉽고 직관적으로 이 고급 디지털 콘솔을 사용할 수 있습니다.

시각적으로 친숙한 제어 환경

M7CL은 시각적으로 친숙한 포괄적인 제어 환경을 제공합니다. 탐색 키 레이아웃에서 고급 그래픽 화상 기능(채널 이름 아이콘, EQ/이펙트용 가상 랙 등)에 이르는 모든 콘솔 요소가 제공하는 시각적 힌트를 사용하여 설명서 없이도 주요 시스템 기능을 조작할 수 있습니다. 또한 터치 패널 디스플레이를 통해 물리적 컨트롤인 것처럼 접근하여 기능을 조작할 수 있습니다. M7CL에는 아날로그에서 디지털로 전환하는 즐거움을 진정으로 누릴 수 있게 해 주는 직관적인 인터페이스와 함께 최고 품질의 라이브 사운드를 얻는 데 필요한 모든 것이 통합되어 있습니다.

선택 가능한 두 가지 모델

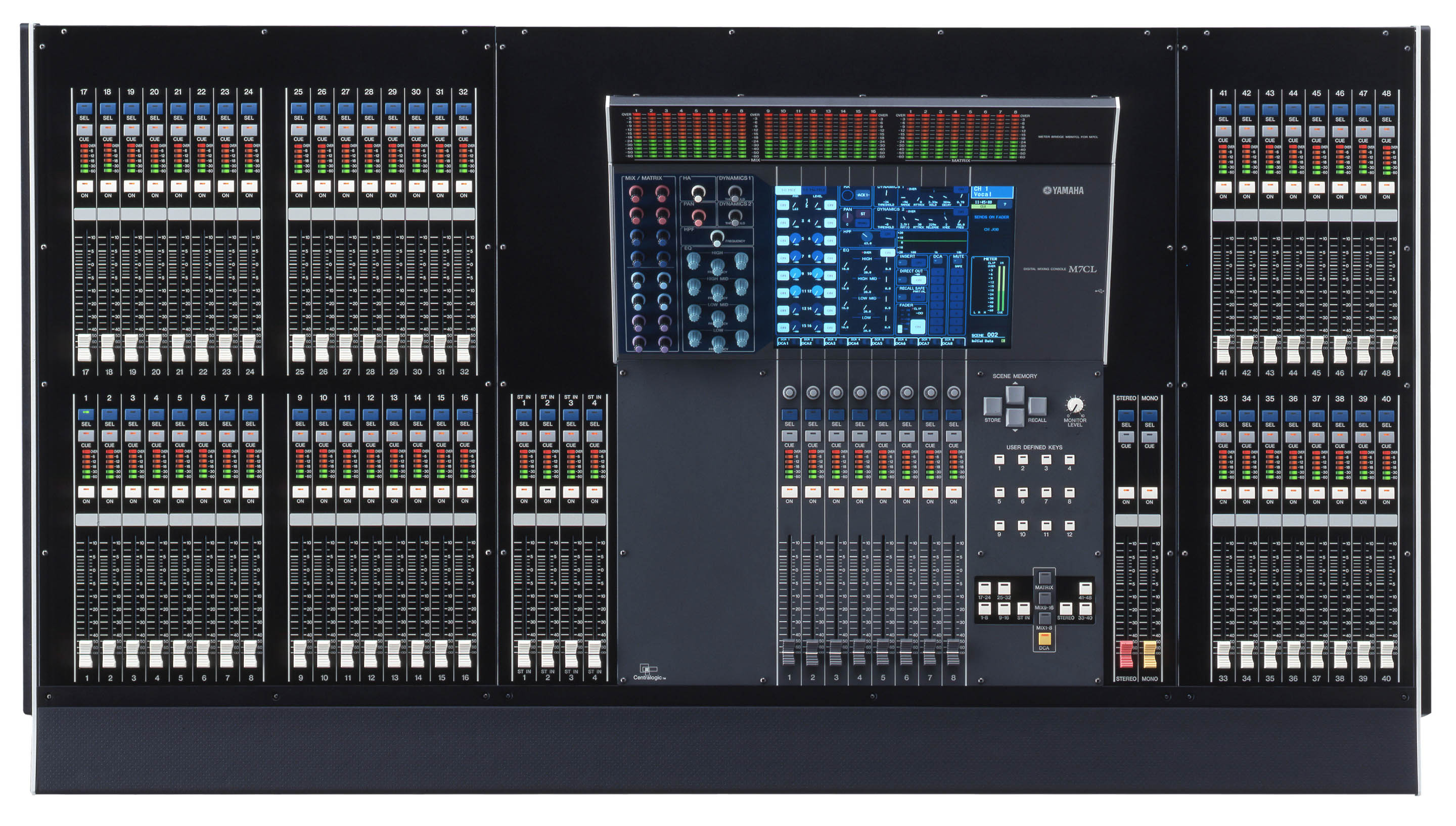

M7CL-48은 총 56개의 입력(48개의 모노 마이크/라인 입력과 4개의 스테레오 라인 입력)을 제공합니다. M7CL-32에는 총 40개의 입력(32개의 모노 마이크/라인 입력과 4개의 스테레오 라인 입력)이 있습니다. 두 모델 모두 27개의 버스(16개의 믹스 버스 형태로 제공됨), 1개의 LCR 버스(스테레오 버스와 모노 버스로 사용할 수 있음), 8개의 매트릭스(버스뿐 아니라 입력과 함께 사용할 수 있음)를 제공합니다. 아주 작고 가벼운 콘솔에서 제공되는 이 모든 믹싱 기능은 중간 규모의 중대한 라이브 사운드 애플리케이션용으로 충분합니다.

고급 채널 기능과 논리적 접근 구조

M7CL은 최고 레벨의 라이브 사운드 콘솔에 기대하는 모든 기능을 아주 매끄럽고 효율적으로 조작할 수 있는 3계층 논리 구조로 구성하여 제공합니다. 모든 입력 채널에는 언제나 보고 조작할 수 있는 물리적 페이더, ON 스위치 및 메터가 있습니다. 입력 게인, EQ, 보조 전송, 다이내믹스 등의 주요 믹스 기능은 Selected Channel 인터페이스와 Centralogic™ 인터페이스를 통해 바로 접근할 수 있습니다. 연주 중에 실시간으로 조작하지 않아도 되는 기능은 한 단계 아래에 있습니다. 이 구성을 사용하면 인터페이스를 최대한 간결하게 유지하면서 연주의 중요한 기능에 막힘없이 완벽하게 접근할 수 있습니다. 입력 채널에는 72dB의 "리콜 가능한" 헤드 애프, 팬텀 파워, 위상 전환, HPF, 4대역 전체 파라메트릭 EQ, LCR 패닝 기능 등이 포함되어 있습니다. 또한 각 채널은 2개의 EQ 유형, 2개의 다이내믹스 프로세서, 최대 신호-잡음 비율을 얻기 위해 콘솔의 추가 비트 길이를 활용하는 디지털 감쇠/게인, 유연한 계측 지점, 인서트, 직접 출력(-∞ ~ +10dB 레벨 조정) 등을 제공합니다. 따라서 기능과 사용 편이성이 기존 아날로그 콘솔보다 월등히 높습니다.

유연한 믹스 버스와 매트릭스

M7CL의 16개 믹스 버스는 실제로 그룹이나 보조 버스로 사용할 수 있습니다. 각 버스 쌍이 FIX(GROUP), VARI(AUX), MONO x 2 또는 STEREO 등의 기능을 수행하는지 여부를 선택할 수 있습니다. VARI(AUX) 모드를 선택하면 Pre EQ, Pre 페이더 또는 Post 페이더 전송도 선택할 수 있으므로 in-ear 모니터 지원이 용이해집니다. 매트릭스가 버스 신호와 입력 신호를 모두 수신할 수 있으므로 매트릭스를 8개의 추가 AUX 버스로 사용할 수 있습니다. M7CL에는 방금 설명한 입력-매트릭스 기능 외에도 채널 전송 레벨을 페이더에 지정하는 Sends On Fader 모드가 있어서 페이더 위치로부터 얻은 시각적 피드백으로 더욱 손쉽게 전송이나 모니터 믹싱을 수행할 수 있습니다. 모든 믹스, 스테레오 및 매트릭스 버스는 4대역 파라메트릭 EQ/다이내믹스를 포함하여 믹스 처리를 완벽하게 보완합니다.

광범위한 디지털 패칭 기능이 있는 범용 입/출력

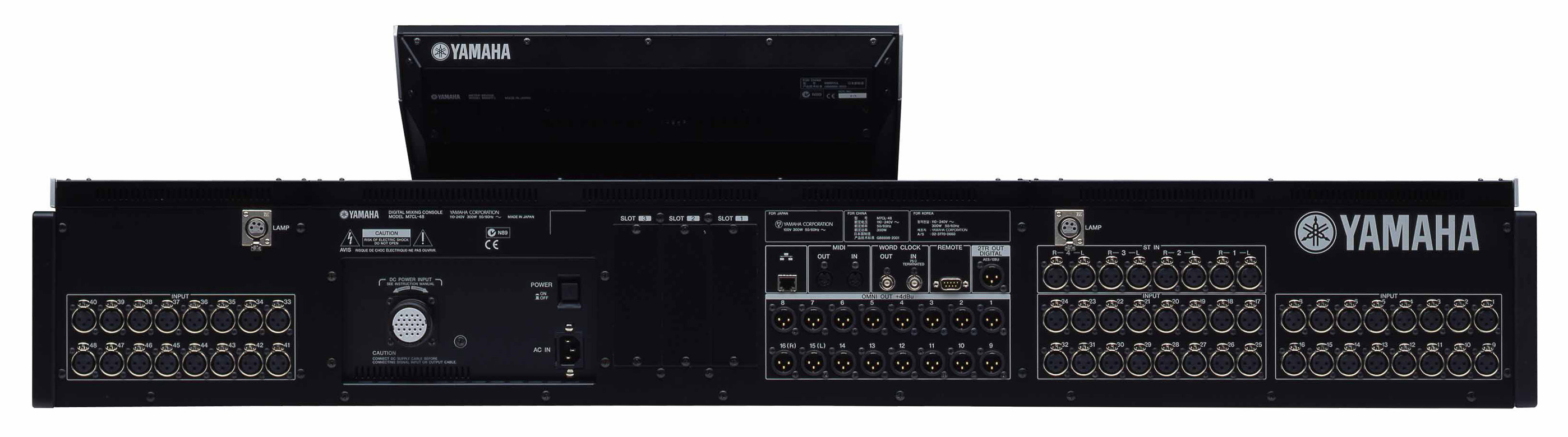

M7CL에 대한 연결은 2TR 디지털 출력뿐 아니라 16개의 아날로그 "옴니" 출력과 모든 입력 채널의 아날로그 입력 커넥터를 사용하여 손쉽게 수행할 수 있습니다. 3개의 Mini-YGDAI I/O 카드 슬롯에는 최대 16개의 디지털 또는 아날로그 I/O 채널을 각각 꽂을 수 있으므로 최대 48개의 추가 I/O 채널을 사용할 수 있습니다. 범용 디지털 패칭 시스템을 사용하면 해당 애플리케이션에 필요한 사항에 따라 표준 입/출력과 선택적으로 설치된 I/O를 손쉽게 패칭하고 경로를 지정할 수 있습니다. 이 과정은 시각적으로 포괄적인 화상 패칭 디스플레이를 통해 용이해집니다.

세련된 이펙트와 GEQ

인상적인 믹스 기능 배열 외에도 M7CL에는 최대 4개의 이펙트 및 4개의 그래픽 이퀄라이저를 장착할 수 있는 "가상" 8 unit 랙이 있으며 더 적은 수의 이펙트를 사용하면서 최대 8개의 그래픽 이퀄라이저를 동시에 작동할 수도 있습니다. 제공된 48개의 이펙트로는 야마하의 탁월한 REV-X 리버브 이펙트 등이 있습니다. "표준" 단일 채널 31대역 그래픽 이퀄라이저 장치를 사용하거나, 31대역 대역폭에서 최대 15개의 대역을 제어할 수 있는 2개의 이퀄라이제이션 채널을 제공하는 혁신적인 Flex15 GEQ를 사용할 수 있습니다. 가상 랙에 8개의 Flex15 GEQ 장치를 장착하면 16개의 고성능 EQ 채널이 확보됩니다! EQ 대역은 촉각을 이용한 직관적인 조작을 위해 Centralogic™ 페이더를 통해 직접 제어할 수 있습니다.

기본 출력 프로세싱 내장

Mini-YGDAI 슬롯을 통해 사용할 수 있는 16개의 "옴니" 출력, 2TR 디지털 출력 및 48개의 출력은 총 66개의 출력을 제공하며 이 모든 출력의 딜레이, 위상(극성) 및 레벨을 조정할 수 있습니다. 동일한 버스 신호를 여러 대상에 전송하고 있더라도 각 출력에 스피커 거리 보정을 개별적으로 적용할 수 있으므로 외부 처리 장비 없이도 고성능 딜레이 보정 시스템을 설정할 수 있습니다.

내부 UPS 및 외부 전원 공급 장치(선택 항목)

M7CL 내부에 UPS(Universal Power Supply)가 있으므로 사용 가능한 AC 콘센트에 콘솔을 연결하기만 하면 바로 작업을 시작할 수 있습니다. 그러나 예비 전원 공급 장치의 페일 세이프 안정성이 필요한 경우 PSL360 전원 공급 장치 연결 케이블(선택 항목)을 통해 연결된 외부 PW800W 전원 공급 장치(PM5D 콘솔에 사용되는 것과 동일한 전원 공급 장치)를 추가할 수 있습니다.

헤드 앰프 게인까지 가능한 리콜 기능과 리콜 세이프/포커스 기능

M7CL SCENE 메모리를 사용하여 헤드 앰프 게인 설정을 포함한 콘솔의 전체 상태를 저장해 두었다가 리콜할 수 있습니다. 지정된 채널을 SCENE 리콜 작업 대상에서 제외하는 리콜 세이프 기능을 통해 추가 범용성이 제공되므로 사운드 이펙트나 아나운서 채널을 변경되지 않은 채 언제나 패시브로 제어할 수 있는 상태로 유지할 수 있습니다. 리콜 포커스는 SCENE과 함께 리콜되는 기능(헤드 앰프, 가상 랙, 입력 패치, 출력 패치, 입력 채널 및/또는 출력 채널 설정)을 지정할 수 있도록 하여 이 기능을 보강합니다.

8개의 DCA 그룹과 8개의 뮤트그룹

8개의 DCA(Digitally Controlled Amplifier - 아날로그 콘솔의 VCA와 유사함) 그룹과 8개의 뮤트 그룹을 통해 상당히 여유 있게 그룹화와 뮤트 작업을 수행할 수 있습니다. DCA 그룹 마스터 컨트롤은 콘솔의 Centralogic ™ 페이더에 지정할 수 있고, 뮤트 그룹은 필요에 따라 사용자 정의 키에 지정할 수 있습니다. 또다른 강력한 그룹화 기능인 채널 연결을 사용하면 지정된 그룹의 페이더와 기능을 연결하여 동시에 제어할 수 있습니다.

12개의 지정 가능한 사용자 정의 키

다른 야마하 디지털 콘솔과 유사하게 지정할 수 있는 기능 작업 외에도 M7CL 사용자 정의 키가 일부 개선되어 다양한 애플리케이션에서 더욱 효율적으로 작업할 수 있습니다. 예를 들어 Set by Sel 기능을 통해 사용자 정의 키가 채널 SEL 키와 함께 작동하도록 할 수 있습니다. 예를 들어 Set by Sel을 "+48V"에 지정한 경우 지정된 사용자 정의 키를 누른 상태로 해당 채널의 SEL 키를 눌러 +48V 팬텀 파워를 켜거나 끌 수 있습니다. 마찬가지로 Set Default Value 기능을 통해서도 간편하게 직접 접근할 수 있습니다.

접근 관리

접근 관리 기능을 사용하면 다양한 레벨의 콘솔 기능에 대한 사용자 접근을 세부적으로 제어할 수 있습니다. "관리" 레벨에서는 모든 기능에 대한 접근이 허용되며 각각의 개별 작업자에게 다른 레벨을 적절히 지정할 수 있습니다. 예를 들어 최고 레벨의 접근 권한이 없는 사용자가 실내 대응에 중요한 출력 딜레이와 EQ 설정을 변경하지 못하게 할 수 있습니다. 접근 레벨 설정을 포함하는 사용자 "키"는 콘솔에 꽂아야만 접근할 수 있는 USB 메모리 장치의 형태로 작업자에게 배포할 수 있습니다. 애플리케이션과 작업자에게 필요한 사항이 무엇이든 관계없이 시스템 관리자가 원하는 모든 방법(마스터 페이더 잠그기, 2개의 마이크와 하나의 CD 플레이어 입력에 대한 조정만 허용, 출력 처리를 제외한 모든 접근 허용 등)으로 접근을 설정할 수 있습니다.

기본 제공된 M7CL Editor 소프트웨어

Windows 컴퓨터에 사용되는 포괄적인 M7CL Editor 소프트웨어가 M7CL과 함께 제공됩니다. 온라인 콘솔 컨트롤과 메터 디스플레이 외에도 M7CL Editor를 사용하여 필요할 때마다 실제 콘솔로 다운로드할 수 있는 콘솔 데이터를 오프라인에서 편집할 수 있습니다. 콘솔 설정과 데이터는 USB 메모리에 저장하여 간편하게 보관하고 휴대할 수 있습니다.
