TQ Install 시리즈는 TQ Processing에 적합하도록 디자인된 다목적 설치 전용 라우드스피커입니다.

CX와 DX 제품은 매우 컴팩트한 엔클로져에 90x45와 60x45의 커버리지 패턴을 가지고 있는 신개념의 고출력 동축형 (Coaxial) 라우드스피커입니다.

Technologies

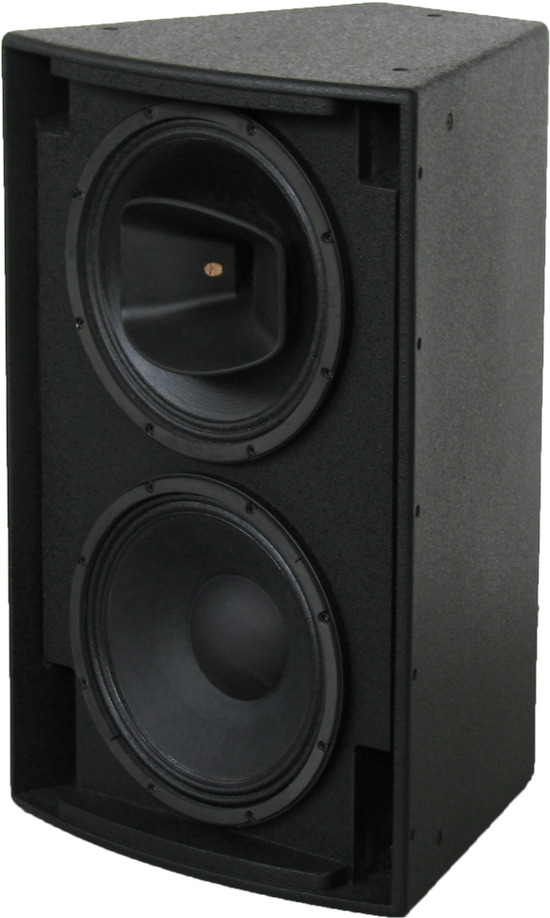

DX 시리즈의 90 ° x 45 °또는 60 ° x 45 °동축 드라이버는 물론 회전이 가능하며 , 스피커가 각각 벽이나 천장에 밀착시켜 마운팅 할 수 있고 , 스피커의 40 도정도 꺾인 사다리꼴 모양은 스피커가 수평이나 수직으로 밀착해서 마운팅하게 도와줍니다 .

TQ ™ 프로세싱을 사용하면 , DX 시리즈는 높음 음압에서도 명료하고 일정한 음향을 제공합니다 . 이 점은 DX 시리즈로 소음이 심한 장소에서 최상의 음질을 전달 할 수 있게 해줍니다 . DX 시리즈의 Coaxial Transducer 는 3 인치 Ddiaphragm compression driver 를 사용합니다 .

큰 Diaphragm 범위는 Compression 드라이버가 작은 Drivers 로 운용할 수 있는 범위를 넘어선 낮은 주파수의 대역까지 작동할 수 있게 해줍니다 . 이는 높은 주파수의 horn 이 주파수 범위 안에서 낮은 주파수의 위상반응을 부드럽게 하는데 도움이 됩니다 .

이렇게 하지 않으면 horn 이 장해가 될 수 있습니다 . 또한 이 설계는 특별히 큰 어려움 없 이 Compression 드라이버가 높은 음압의 소리를 만들어 낼 수 있게 해줍니다 . 특별히 효과적인 조정 기술은 낮은 주파수 출력과 신뢰성을 극대화 했습니다 .

분리된 특별한 목적의 LF 드라이버는 동축으로 조립된 LF 드라이버보다 더 낮은 100Hz 미만의 소리를 낼 수 있는 성능을 가지고 있습니다 . 이러한 조정으로 동축의 LF 드라이버로 같은 조건에서 최대로 낮은 주파수의 소리 를 냈을 때 나타날 수 있는 상호변조 떨림을 없애는 동시에 낮은 주파수 출력 전체 영역에서 4dB 상승하는 결과를 낳았습니다 .

Specifications

Performance Specifications
Operating Mode
Bi-amplified w/ DSP
Operating Range
39 Hz to 18 kHz
Nominal Beamwidth (rotatable)

9 0° x 45°
Power Handling @ Nominal Impedance
LF: 53 V / 350 W @ 8 Ω
HF/LF: 57 V / 400 W @ 8 Ω
Nomi nal Sensitivity @ Input Voltage

(whole space)
LF: 95 dB @ 2.83 V
HF/LF: 104 dB @ 2.83 V
Nominal Maximum Continuous SPL
LF: 120 dB
HF/LF: 130 dB
Equalized Sensitivity

(full range / with 80 Hz HPF)
96 dB / 100 dB
Equalized Maximum SPL

(full range / with 80 Hz HPF)
124 dB / 127 dB
Recommended Power Amplifiers
LF: 350 W to 700 W @ 8 Ω
HF/LF: 400 W to 800 W @ 8 Ω
Recommended Limiter Threashold Voltage
LF: ≤ 75 V rms
HF/LF: ≤ 80 V rms

Physical Specifications
Connections
(2) Neutrik NL4 Speakon
Pin 1+/-: LF
Pin 2+/-: HF/LF
Mounting / Suspension Points
(12) M10 eye bolt angle points,

(1) M10 nut plate
Dimensions (H x W x D)
71.1 x 45.7 x 40.6 cm / 28.0 x 18.0 x 16.0 in
Weight
28.6 kg / 63.0 lb
Options
Terminal strip input

Temporal Equalization(TQ)TM

많은 스피커 디자이너들 은 완벽한 커버리지 패턴을 만들어 내기 위해 HF Horn 을 사용하기를 좋아하는 만큼 또한 보기 좋은 Frequency Response 을 얻어내기 위해 불완전한 커버리지를 감수하기도 한다 .

F ulcrum 사는 두 상반적인 것들에 대한 절충안을 선택하기 보다 오히려 DSP로 해결할 수 없었던 부분을 최적화시키고 DSP를 사 용하여 그 이외의 문제를 해결하였다. Horn-loaded 스피커의 특성 상 발생되는 Horn Reflection 현상은 HF 의 저역대에서 , Splashiness 현상은 섬세한 심벌의 영역인 HF 의 고역대에서 귀에 거슬리는 소리를 유발한다 .

Horn Resonance( 공진 ) 현상은 Horn 의 Reflection 에 의해 유발되며 이러한 Resonance 현상이 연속적으로 발생한다면 스피커가 특별한 시그널에 어떻게 반응하지는 미리 알 수 있다 .

Temporal Equ alization TM 은 DSP 를 이용하여 이러한 주어진 예측결과에서 반사된 Wavefront 가 모두 흡수되는 조건을 모방한 시 그널 , 즉 스피커의 공진을 피할 수 있는 시그널을 전달하는 방식의 DSP 기술이다 .

나팔모양의 혼 특성 상 확장폭의 불연속성 때문에 혼으로 재반사되는 Wavefront 가 존재 하는 모습 (Horn Reflection 현상 )		컴프레이션 드라이버에서 발생하는 HF Reflection 의 모습 (Splashiness 현상 )

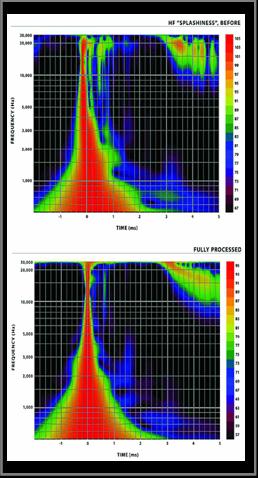

TQ TM 을 적용하여 Horn Reflection 과 Splashiness 현상을 제거하기 전 ( 윗쪽 ) 과 후 ( 아래쪽 ) 의 Spectrograph 의 모습

Better Coax Transducer Fulcrum Acoustic

사의 제품에 적용된 Coaxial Transducer 는 기존의 Coaxial driver 와 유사하게 보일 수 있지만 기존 것과 차별 을 지을 수 있는 다수의 혁신적인 기술이 사용되었다 . 새로운 Coaxial Transducer 는 컴프레션 드라이버와 Woofer 가 하나의 Neodymium 마그네틱을 공유한다 .

이는 훨씬 더 작고 가벼 운 드라이버 어셈블리를 갖는다 . 또한 이와 같은 마그네틱 구조는 Woofer 와 Voice Coil 을 컴프레션 드라이버 Diaphragm 에 보다 근접하게 위치시킨다 . 간단한 Passive Crossover 도 사용 가능하며 매우 자연스러운 Off-Axis Response 를 갖는다 .

( Fulcrum Coaxial Assembly )

Fulcrum 사에서 직접 디자인한 HF 의 Horn 은 고음역대의 Pattern Control 과 Woofer Cone 의 HF 에너지를 상쇄시키는데 사용시키 는데 사용된다 . 이는 CX/DX 제품이 고출력에서도 매우 안정적인 음색을 제공한다 .

Crossover 는 HF 의 Horn 과 Woofer 가 겹치는 것이다 .이로 인해 컴프레션 드라이버가 Horn 에 의해 가려진 우퍼의 음역대를 보완 할 수 있게 한다 . 커다란 3 인치 컴프레션 드라이버의 Diaphragm 은 Horn 의 저음역대 영역을 확장시킨다 . TQ Processing 은 컴프 레션 드라이버가 인위적인 음색 변화 없이 낮은 주파수 대역을 가능하게 한다 .
