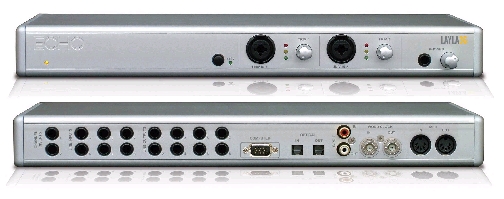

ECHO LAYLA 3G
24Bit 96Khz 8채널 입출력 / PCI 인터페이스 카드



소개드릴 제품은 ECHO Sound에서 제조한 ECHO LAYLA 3G입니다. LAYLA 3G는 LAYLA 3세대를 의미합니다. 7년만에 버전업된 LAYLA 3G. 과거의 명성을 뛰어넘는 안정적인 동작과 뛰어난 퍼포먼스 , 그리고 3G에서 실현된 실용성! 2개의 고성능 마이크 프리 앰프, MIDI 인터페이스, 디지털 인터페이스(S/PDIF, ADAT), 워드 클럭 등의 기능을 모두 1개의 랙에 실현 실용성을 크게 증가 시켰습니다.



PCI가 가지는 안정적인 동작, 또한 에코사만이 가지고 있는 슈퍼 채널(Supper Channel™ ), 퓨어웨이브(PureWave™ ) 기능 을 통한 정평 있는 사운드는 "ECHO 퀄리티"라는 단어를 만들었습니다. 기능, 성능, 가격대 성능비를 중요시하는 모든 사용자에게 권할 수 있는 "홈 스튜디오 장비"의 대표적 제품! 디자인에서도 앞서가는 ECHO사의 제품으로 당신의 꿈을 실현하십시오.



[랙부분]

- 1 랙 사이즈
- 견고한 알류미늄 바디 케이스
- 외장 박스에 내장된 A/D & D/A 컨버터로 컴퓨터 내부 노이즈와 무관
- 볼륨 노브가 장착된 하이 퀄리티 스테레오 헤드폰 아웃
- 전면 : 자동센서 기능의 2개의 유니버설 인풋단(mic/guitar/line),
메터,트림 노브, 팬텀 파워, 채널 인서트 지원
- 6개의 밸런스 ¼" 아날로그 인풋 : 113dB (A-weighted) 다이내믹 레인지 / +4dBu / - 10dBV 레벨
- 8 개의 밸런스 ¼" 아날로그 아웃풋 : 114dB (A-weighted) 다이내믹 레인지 /+4dBu / -10dBV 레벨
- 24-bit/96kHz의 S/PDIF I/O (Coaxial & Optical)
- ADAT optical digital I/O 디지털 단자 (광/코엑시얼) + 워드클럭
- MIDI I/O : 16 channel 인, 16 channel 아웃 지원
- Word, S/PDIF, ADAT, MTC 를 통한 싱크 지원
- 제로 레이턴시 모니터링



[PCI 인터페이스 부분]

- PCI-X 카드 (3.3/5 volt) & Power Mac G5 작동
- PCI bus 마스터링 인터페이스: 버스 파워 대응으로 어댑터 불필요.
- PC 와의 연결을 위한 1.5미터 케이블 포함
- 56-bit / 100MHz DSP를 통한 디지털 믹싱


[소프트웨어]

- 모니터링, 메터링, 레벨 세팅을 위한 소프트웨어 콘솔
- 모든 오디오 소프트웨어를 지원하는 로우-레이턴시 드라이버
- 로우-레이턴시 ASIO 2.0
- GSIF 1.0을 넘어선 GSIF 2.0 (Gigastudio 3 w/ low latency MIDI) 지원
- WDM 커널 스트리밍 모드
- MAC CoreAudio & CoreMIDI 지원
- 서라운드 사운드 지원으로 5.1 & 7.1 아웃풋 w/ 딜레이 매니지먼트 디바이스
- AC3, DTS, & WMA9 output over S/PDIF 등 NonePCM Audio 지원
- 어플리케이션 별로 채널 지정이 가능한 멀티 클라이언트 모드 지원
- ECHO 오디오만의 SuperChannel™ 리소스 쉐어링 모드
- ECHO 오디오만의 정확한 디지털 입출력을 위한 PureWave™ 모드


Echo Digital Audio is proud to use only specifications of production units. While other companies quote specs of their converters alone in laboratory settings, the numbers you see on this page represent the actual unit in your hands. Since people often rely heavily on specs when deciding what gear to buy, we like to bring you numbers that really mean something.

Analog Input
2 Neutrik Universal connectors for balanced TRS or XLR
6 Balanced TRS connectors
Accepts unbalanced signals
Frequency Response: 10Hz-20kHz, ±0.1dB
Dynamic Range: 113dB A-weighted
THD+n: <0.002% A-weighted
Nominal Input Level: +4dBu or -10dBV (software configurable)
48V Phantom power on XLR inputs

Analog Output
8 Balanced TRS connectors
Frequency Response: 10Hz-20kHz, ±0.1dB
Dynamic Range: 114dB A-weighted
THD+n: <0.002% A-weighted
Nominal Output Level: +4dBu or -10dBV (software configurable)

General Converter Specs
128x Oversampling converters
24 bit data resolution maintained throughout signal path
Multiple standard sampling rates supported: 8k, 11.025k, 16k, 22.05k, 32, 44.1k, 48k, 88.2k, 96k
Variable sample rate feature lets you select any sample rate between 25kHz - 100kHz

S/PDIF Digital Input/Output
Up to 24 bit resolution
Optical-TOSLINK-Lightpipe connector
Coaxial connector
Consumer/Professional Switch
Sample rates from 32kHz - 96kHz supported

ADAT Digital Input/Output
8 Channel 24 bit input/output over TOSLINK connection
44.1kHz and 48kHz sample rates supported

MIDI
MIDI input
MIDI output

Digital Sync
Word Clock in/out
S/PDIF or ADAT in/out
Can sync to MTC (MIDI Time Code)

Headphone Output
High quality ¼” headphone jack
Volume control on front panel

General
On-board 56-bit / 100 MHz Motorola DSP:
Digital mixing
Near zero latency hardware monitoring

Dimensions
14 1/2”(w) x 5 1/2”(d) x 1 1/2”(h)
Fits in a single rack mount space
Includes rack mounting brackets

Host Interface
Bus mastering PCI host interface
Provides power to breakout box
3.3V and 5V compatible
Works with PCI-X & Power Mac G5


Specifications subject to change without notice.
